Hệ Thống Chống Sét Lan Truyền: Hướng Dẫn Thực Tiễn và Dễ Hiểu

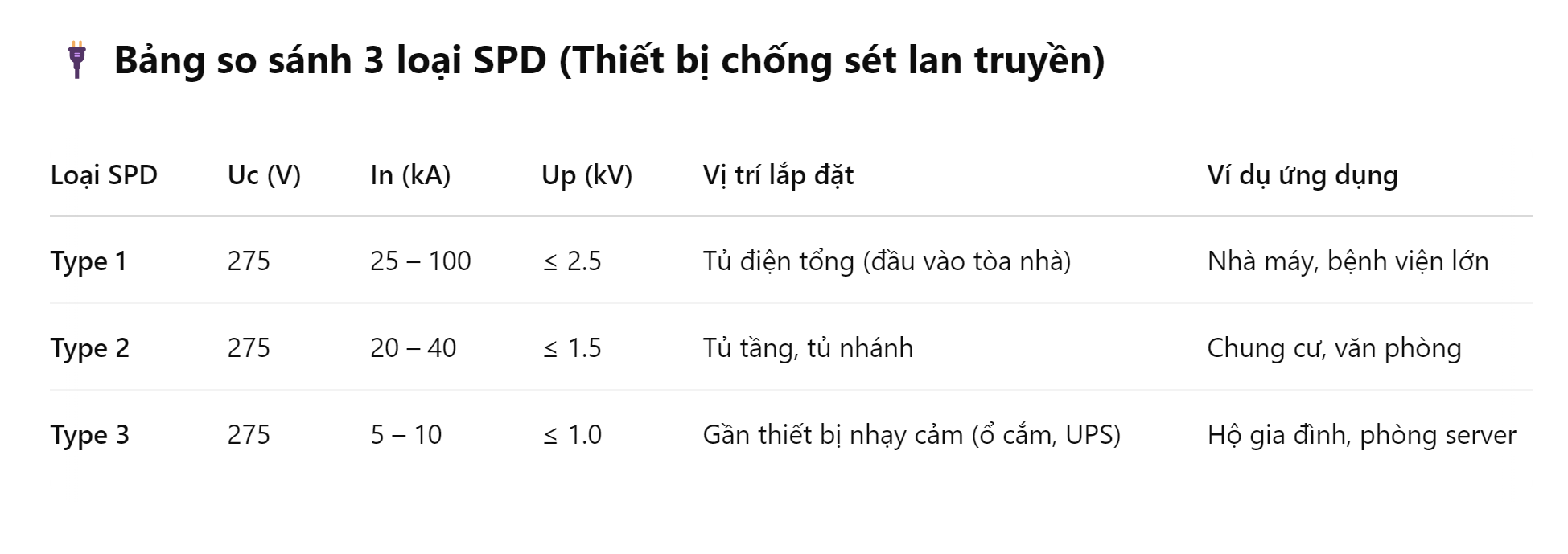

3. Các Loại SPD và Ứng Dụng Thực Tế

SPD có 3 loại chính, mỗi loại dùng ở vị trí khác nhau trong tòa nhà hoặc nhà máy:

1. Loại 1 (bảo vệ mạnh nhất):
   • Lắp ở tủ điện tổng (nơi điện vào tòa nhà).
   • Dùng khi tòa nhà có hệ thống chống sét trực tiếp (kim thu sét) hoặc ở khu vực sét đánh nhiều.
   • Chịu được xung điện rất mạnh (ví dụ: 25.000 A, tương đương dòng điện lớn trong 1/1000 giây).
   • Ví dụ: Nhà máy, bệnh viện lớn.
2. Loại 2 (bảo vệ trung bình):
   • Lắp ở tủ điện tầng hoặc tủ điện nhánh.
   • Bảo vệ các thiết bị trong tòa nhà, như máy điều hòa, thang máy.
   • Chịu xung điện vừa (ví dụ: 20.000 A).
   • Ví dụ: Chung cư, văn phòng.
3. Loại 3 (bảo vệ thiết bị nhỏ):
   • Lắp gần thiết bị nhạy cảm như máy tính, tivi, hoặc modem wifi.
   • Chỉ chịu xung điện nhỏ (dưới 8.000 A), nhưng rất hiệu quả cho thiết bị đắt tiền.
   • Ví dụ: Phòng server, hộ gia đình.

4. Hướng Dẫn Lựa Chọn SPD Thực Tế

Để chọn SPD đúng, cần dựa vào:

• Loại điện trong nhà:
  • Nhà 1 pha (220 V): Chọn SPD 1P+N (1 dây pha + dây trung tính).
  • Nhà máy 3 pha (380 V): Chọn SPD 3P+N.
• Khu vực sét đánh:
  • Nhiều sét (như miền Bắc mùa mưa): Dùng SPD loại 1 + loại 2.
  • Ít sét (như miền Nam): Dùng SPD loại 2 + loại 3.
• Thiết bị cần bảo vệ:
  • Máy tính, server: Dùng SPD loại 3, đặt gần thiết bị.
  • Máy móc lớn: Dùng SPD loại 2 ở tủ điện nhánh.

Thông số dễ hiểu:

• Uc (điện áp làm việc): Thường là 275 V cho điện 220 V, nghĩa là SPD hoạt động bình thường ở điện áp này.
• In (dòng chịu được): Ví dụ 20 kA, nghĩa là SPD chịu được dòng xung 20.000 A.
• Up (điện áp bảo vệ): Thường dưới 900 V, nghĩa là thiết bị chỉ nhận tối đa 900 V, đủ an toàn.

Ví dụ thực tế: Một văn phòng ở Hà Nội dùng SPD loại 2 (In 20 kA, Up 1.2 kV) lắp ở tủ điện tầng, kết hợp SPD loại 3 (Up 0.9 kV) gần máy tính, bảo vệ toàn bộ thiết bị trong 2 năm không hỏng do sét.
