Giới thiệu
Giải pháp kết hợp inverter hybrid và inverter hòa lưới bám tải 1 pha đang trở thành một xu hướng triển khai hiệu quả trong các hệ thống điện mặt trời dân dụng và nhỏ lẻ. Mô hình này cho phép sử dụng hiệu quả nguồn năng lượng mặt trời ban ngày, lưu trữ vào pin lithium, đồng thời đảm bảo cấp điện liên tục cho tải ưu tiên khi mất điện nhờ bộ chuyển nguồn ATS. Việc sử dụng CT đo dòng giúp inverter hòa lưới hoạt động theo cơ chế "bám tải", tránh phát ngược lên lưới, phù hợp với yêu cầu của EVN.

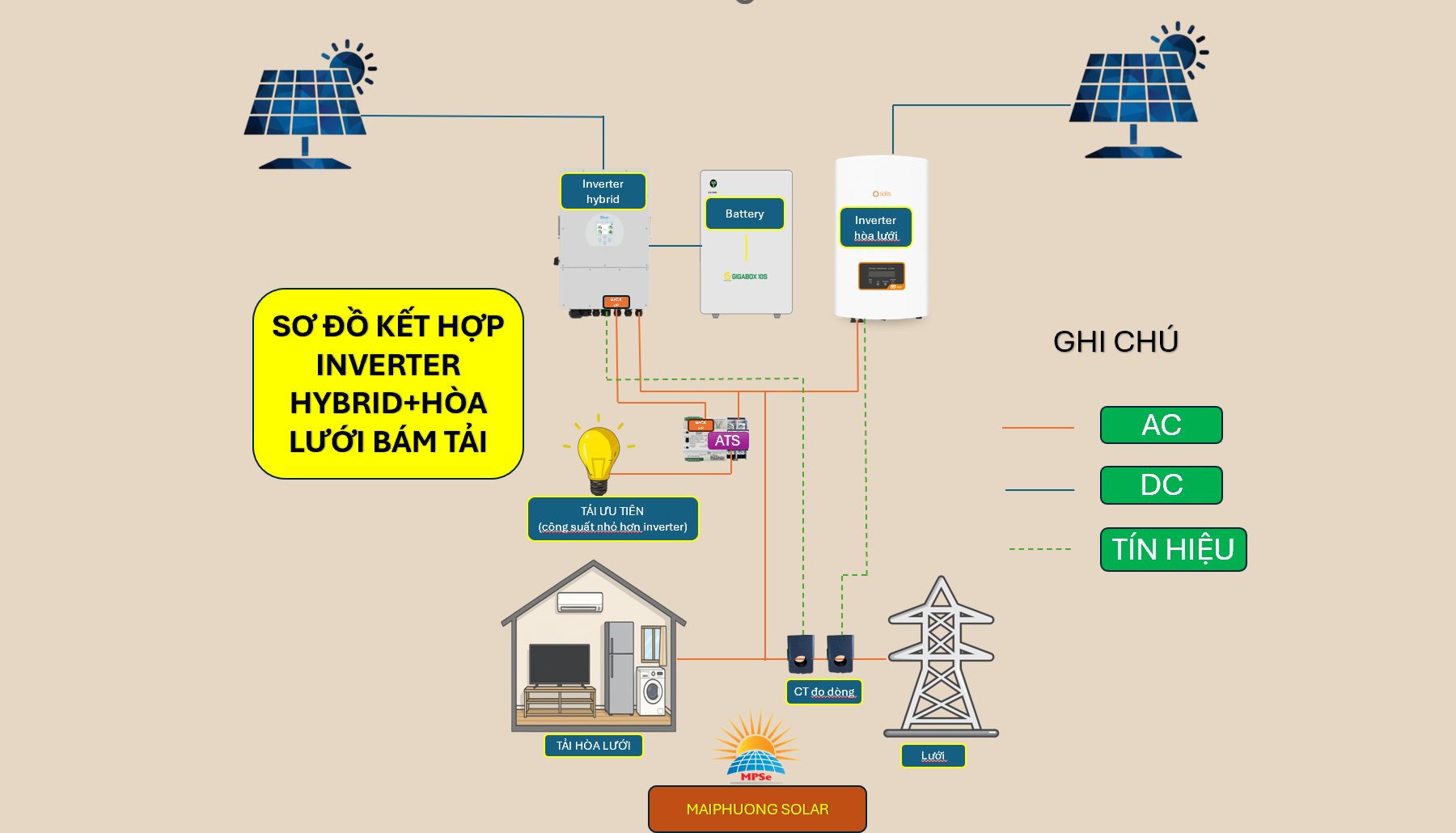

Ảnh: Sơ đồ đấu nối inverter Hybrid+Hòa lưới bám tải
1. Inverter Hybrid (Inverter lai)
-Chức năng: Inverter hybrid là thành phần trung tâm điều phối nguồn. Thiết bị vừa hòa lưới, vừa có khả năng sạc/xả pin lithium và cấp điện dự phòng.
-Kết nối: Nhận điện DC từ tấm pin, giao tiếp với pin lithium qua cổng RS485/CAN, cấp nguồn AC cho tải ưu tiên thông qua ATS.
-Tính năng nổi bật:
-
Ưu tiên sử dụng điện mặt trời.
-
Sạc pin khi dư năng lượng.
-
Cấp điện back-up khi lưới mất.
-
Có thể cấu hình tránh phát ngược lên lưới.
2. Pin lưu trữ Lithium
-Loại sử dụng: Pin LiFePO4, ví dụ như GIGABOX 10S (dung lượng 10.2kWh).
-Chức năng:
- Lưu trữ năng lượng dư thừa từ inverter hybrid.
- Cung cấp điện cho tải ưu tiên khi mất lưới.
-Ưu điểm:
- Tuổi thọ cao (>6000 chu kỳ).
- Hiệu suất nạp xả cao.
- An toàn và giao tiếp tốt với inverter.
3. Inverter hòa lưới bám tải
-Chức năng: Chuyển đổi DC từ tấm pin thành AC để cấp cho tải trong nhà.
-Cơ chế hoạt động bám tải:
- Sử dụng tín hiệu từ CT đo dòng.
- Phát công suất vừa đủ đáp ứng tải, tránh phát ngược lên lưới.
-Ưu điểm:
- Không cần xin phép bán điện.
- Phù hợp với các khu vực bị hạn chế phát ngược.
4. Tấm pin năng lượng mặt trời
-Thiết kế hệ thống:
- Một nhánh cấp cho inverter hybrid.
- Một nhánh cấp cho inverter hòa lưới.
-Yêu cầu:
- Dây dẫn DC đúng chuẩn.
- Bảo vệ quá dòng, chống sét.
5. ATS – Bộ chuyển nguồn tự động
-Vị trí lắp đặt: Nối giữa inverter hybrid và tải ưu tiên.
-Chức năng:
- Chuyển nguồn cấp giữa inverter hybrid và lưới (hoặc back-up) tự động.
- Đảm bảo không gián đoạn điện cho tải quan trọng như đèn, router, máy tính, tủ lạnh,...
6. CT đo dòng (Current Transformer)
-Chức năng:
- Đo dòng tiêu thụ tổng của tải trong nhà.
- Gửi tín hiệu về inverter hòa lưới để điều chỉnh công suất phát.
-Lắp đặt:
- Gắn trên dây nóng tại vị trí gần đồng hồ điện.
- Phải đúng chiều dòng và tương thích inverter.
7. Tải tiêu thụ
-Tải ưu tiên: Kết nối qua ATS, được cấp từ inverter hybrid (và pin khi mất điện).
-Tải hòa lưới: Các thiết bị công suất lớn như máy lạnh, máy giặt, bếp từ,... được cấp từ inverter hòa lưới.
8. Lưới điện 1 pha
-Chức năng:
- Cấp điện bổ sung khi năng lượng mặt trời thiếu.
- Làm nguồn đồng bộ tần số cho inverter hòa lưới.
-Giao tiếp với hệ thống: Lưới không bị phát ngược nhờ cơ chế bám tải và ATS.
9. Thiết bị bảo vệ hệ thống
Để đảm bảo an toàn cho thiết bị, con người và tuân thủ quy chuẩn điện, hệ thống cần các thiết bị bảo vệ sau:
-CB DC (MCB DC):
- Bảo vệ quá dòng từ tấm pin đến inverter.
- Lắp trên đường DC ngay sau combiner box hoặc trước inverter.
-Cầu chì DC:
- Bảo vệ từng chuỗi pin riêng biệt.
- Chống chập mạch cục bộ.
-Chống sét lan truyền DC & AC (SPD):
- Chống sét cảm ứng lan theo đường dây.
- Bảo vệ inverter, pin, tải.
-CB AC (MCB hoặc RCBO):
- Ngắt nguồn khi quá tải hoặc rò rỉ điện.
- Lắp trên đầu ra của inverter và đường cấp tải.
-Thiết bị đóng cắt tổng:
- Có thể cắt toàn bộ hệ thống khi bảo trì hoặc sự cố.
-Tiếp địa hệ thống:
- Giảm điện áp rò và bảo vệ chống sét.
- Đảm bảo an toàn cho người sử dụng.
Kết luận
Giải pháp kết hợp inverter hybrid + inverter hòa lưới bám tải, sử dụng pin lưu trữ lithium, ATS, CT đo dòng và đầy đủ thiết bị bảo vệ, là lựa chọn thông minh cho các hộ gia đình mong muốn tối ưu điện mặt trời và đảm bảo nguồn điện liên tục. Mô hình này giúp:
-
Tận dụng tối đa năng lượng sạch.
-
Đảm bảo an toàn, ổn định cho thiết bị điện.
-
Tuân thủ quy định không phát ngược lên lưới.
