Hệ thống điện mặt trời hòa lưới 3 pha: Bám tải và không bám tải khác nhau thế nào?

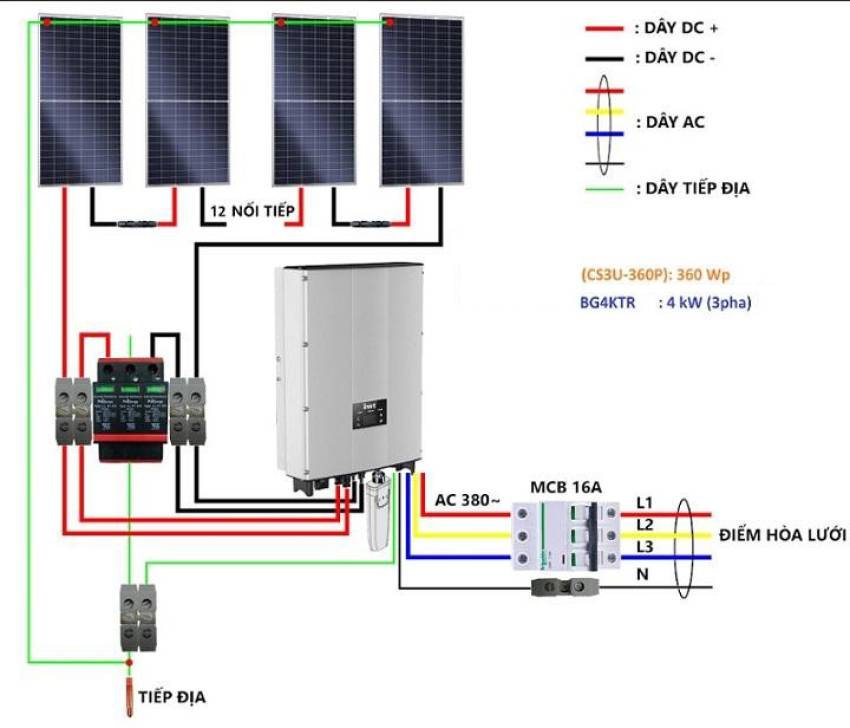

Sơ đồ hệ thống điện mặt trời 3 pha hòa lưới

Hệ thống điện mặt trời hòa lưới 3 pha là giải pháp tiết kiệm điện phổ biến, nhưng bạn có biết sự khác biệt giữa bám tải và không bám tải, đặc biệt khi tải trên các pha không đều? Hãy cùng tìm hiểu với ví dụ dễ hiểu!

• Ví dụ: Nhà bạn có tải 3 pha:
o Pha 1: 5 kW (máy lạnh, đèn).
o Pha 2: 2 kW (quạt, tivi).
o Pha 3: 1 kW (đèn nhỏ).

1. Hệ thống hòa lưới 3 pha không bám tải

• Cách hoạt động: Hệ thống đẩy toàn bộ điện từ tấm pin lên lưới, không quan tâm đến nhu cầu tải. Các thiết bị lấy điện trực tiếp từ lưới với những pha thiếu điện.
o Tổng tải: 8 kW, sử dụng biến tần hòa lưới thông thường đang cấp 10 kW (chia đều mỗi pha 3,33 kW trong thời tiết và các yếu tố ở mức lý tưởng nhất).
• Kết quả:
o Pha 1: Cần 5 kW, biến tần cung cấp 3,33 kW, thiếu 1,67 kW (lấy từ lưới).
o Pha 2: Cần 2 kW, biến tần cung cấp 3,33 kW, dư 1,33 kW (đẩy lên lưới).
o Pha 3: Cần 1 kW, biến tần cung cấp 3,33 kW, dư 2,33 kW (đẩy lên lưới).
o Tổng ròng: Lấy từ lưới 1,67 kW, đẩy lên lưới 3,66 kW. Do công tơ 3 pha có phân biệt chiều và bù trừ pha, nên bạn không phải trả tiền cho lưới, nhưng cũng không được nhận tiền nếu bạn không ký hợp đồng.
• Lợi ích: Đơn giản, phù hợp nếu bán điện dư cho điện lực. Nhưng nếu không mua điện dư, bạn không tận dụng tối đa điện mặt trời nhưng cũng không mất tiền điện.

2. Hệ thống hòa lưới bám tải 3 pha

• Cách hoạt động: Hệ thống ưu tiên cung cấp điện từ tấm pin mặt trời trực tiếp cho các thiết bị (tải) trong nhà. Nếu thiếu, lưới điện bù thêm; nếu dư, biến tần sẽ hạn chế công suất để không cấp ngược lên lưới.
• Ví dụ: Với cùng tải 5 kW, 2 kW, 1 kW:
o Biến tần 10 kW sẽ hạn chế công suất và đẩy đều 8/3 = 2,67 kW/pha lên lưới.
o Pha 1: Cần 5 kW, được cung cấp 2,67 kW, thiếu 2,33 kW (lấy từ lưới).
o Pha 2: Cần 2 kW, cung cấp 2,67 kW, dư 0,67 kW (đẩy lên lưới).
o Pha 3: Cần 1 kW, cung cấp 2,67 kW, dư 1,67 kW (đẩy lên lưới).
o Tổng ròng: Lấy từ lưới 2,33 kW = Đẩy lên lưới (0,67 kW + 1,67 kW). Đồng hồ ghi 0 kW, bạn không mất tiền điện dù pha không cân bằng.
• Lợi ích: Tiết kiệm toàn bộ chi phí 8 kW (khoảng 3.000-3.500 đồng/giờ tùy giá điện), ngay cả khi pha 1 tiêu thụ nhiều hơn. Không phát ngược lên lưới (là yêu cầu bắt buộc theo quy định hiện hành nếu bạn tự lắp và không ký hợp đồng với Điện lực).

3. Biến tần bù pha (thường là biến tần Hybrid)

• Cách hoạt động: Cấp đúng công suất theo các pha, còn thừa thì sạc cho ắc quy lưu trữ. Hệ thống ưu tiên cung cấp điện từ tấm pin mặt trời trực tiếp cho các thiết bị (tải) trong nhà. Nếu thiếu, sử dụng thêm điện từ ắc quy.
• Ví dụ: Với cùng tải 5 kW, 2 kW, 1 kW:
o Công suất đầu vào PV 10 kW sẽ đẩy 8 kW lên lưới.
o Pha 1: Cần 5 kW, được cung cấp 5 kW.
o Pha 2: Cần 2 kW, cung cấp 2 kW.
o Pha 3: Cần 1 kW, cung cấp 1 kW.
o Còn thừa 2 kW -> Nạp ắc quy.
o Tổng ròng: 0. Đồng hồ ghi 0 kW, bạn không mất tiền điện và tận dụng được điện thừa cho lúc không đủ nắng.
• Lợi ích: Tiết kiệm toàn bộ chi phí 8 kW, ngay cả khi pha 1 tiêu thụ nhiều hơn. Bạn còn tận dụng 100% điện mặt trời, không phụ thuộc lưới.

4. Lưu ý để tối ưu

• Phân bổ tải: Cố gắng cân bằng tải (ví dụ, chuyển bớt thiết bị từ pha 1 sang pha 3) để tăng hiệu suất và an toàn dây dẫn.
• Kiểm tra đồng hồ: Đảm bảo đồng hồ 3 pha 2 chiều để ghi nhận điện đẩy lên lưới. Liên hệ điện lực để xác nhận chính sách đối trừ (nếu có).

Kết luận

Hệ thống bám tải 3 pha giúp tối ưu hóa việc sử dụng điện mặt trời trực tiếp cho tải, giảm phụ thuộc vào lưới và đáp ứng tốt khi tải các pha không đều. Biến tần bù pha (Hybrid) là lựa chọn lý tưởng nếu bạn muốn tận dụng 100% điện mặt trời và lưu trữ điện dư. Tuy nhiên, nếu muốn tiết kiệm chi phí lắp đặt ban đầu, hệ thống không bám tải với biến tần hòa lưới thông thường vẫn là giải pháp hiệu quả . Hãy kiểm tra loại biến tần và chính sách của điện lực để chọn hệ thống phù hợp nhất!
